藍美點速凍庫
一、設計概況
藍美點冷庫為面包成品速凍庫，外形尺寸為長4.95m、寬3m、高3.2m，約48m3。設計溫度為-35℃，需要把做好的半成品冷卻硬化到便于打包運輸?shù)臓顟B(tài)。
二、系統概況
該冷庫系統的制冷劑為R507a復疊制冷系統，迅速達到客戶選用的應用要求。

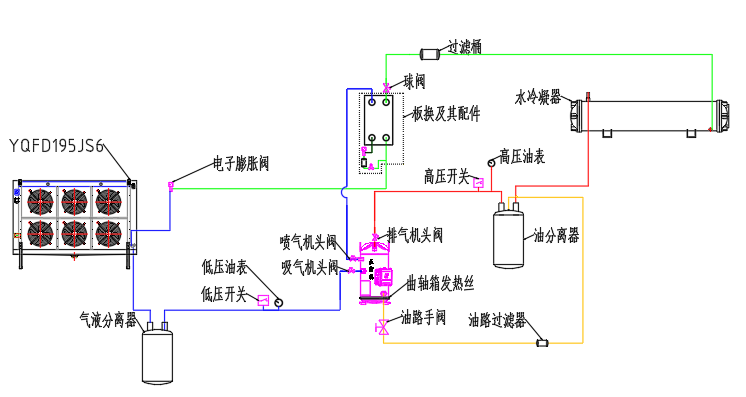

藍美點系統原理圖
運行數據及其分析
初次實驗 | |||||||||||
時間 | 庫溫 | 排氣溫度 | 吸氣溫度 | 冷凝溫度 | 再冷溫度 | 油缸溫度 | 噴射溫度 | 下層進風溫度 | 下層出風溫度 | 上層進風溫度 | 上層出風溫度 |
2022/5/14 11:09 | 15.8 | 71.7 | 16.7 | 26.7 | 24 | 25.9 | -1.5 | 15.5 | 13.6 | 15.3 | 13.1 |
第二次實驗（加油、調整好冷凝水泵后，開機庫溫-15℃） | |||||||||||
時間 | 庫溫 | 排氣溫度 | 吸氣溫度 | 冷凝溫度 | 再冷溫度 | 油缸溫度 | 噴射溫度 | 下層進風溫度 | 下層出風溫度 | 上層進風溫度 | 上層出風溫度 |
2022/5/14 11:56 | -11.4 | 41 | -17.4 | 29.5 | 24.3 | 36.3 | -5 | -12.4 | -9.7 | -10 | -7.5 |
第三次實驗 | |||||||||||
時間 | 庫溫 | 排氣溫度 | 吸氣溫度 | 冷凝溫度 | 再冷溫度 | 油缸溫度 | 噴射溫度 | 下層進風溫度 | 下層出風溫度 | 上層進風溫度 | 上層出風溫度 |
2022/5/14 13:59 | 12.4 | 52.7 | -2.3 | 27.7 | 24.2 | 47.2 | -3.4 | 12.5 | 11.8 | 12.5 | 12.6 |
